Кронштейн и монтажная коробка решают разные задачи, поэтому одно не отменяет другое. Если коротко, коробка закрывает три вещи, которых у трубы нет:
- Герметичный объём — соединения, запас кабеля и элементы питания оказываются внутри корпуса с класс защиты IP66, а не в куске гофры на стяжках.
- Унифицированная посадка камеры — прорези «десятилистника» перекрывают межцентровые расстояния 46–100 мм (BOXFORCAM™ 4K) и 45–100 мм (BOXFORCAM™ MONO), то есть примерно 95% моделей на рынке. Смена камеры не требует новой разметки и новых отверстий в фасаде.
- Расчётная нагрузка — 4K держит до 5 кг на каждую грань и до 20 кг суммарно, MONO — до 8 кг. Это цифры, которые можно положить в проект, а не «должно выдержать».

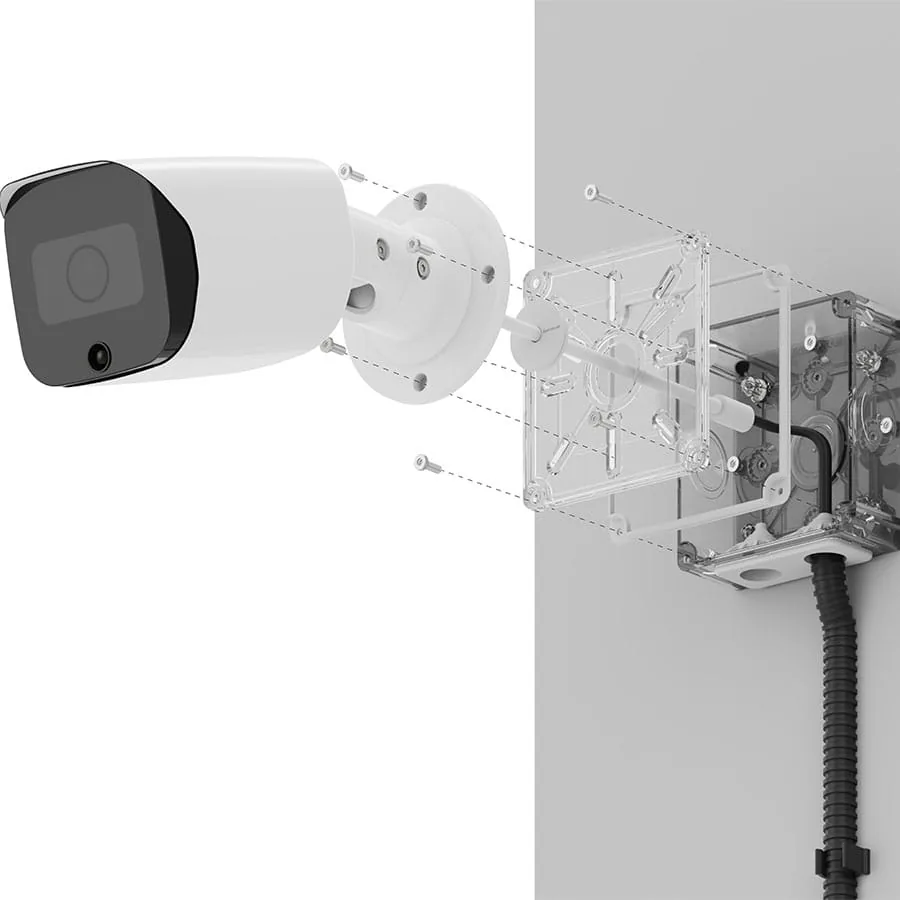

И правило, которое стоит за всем остальным: камера крепится на коробку, а коробка — уже на кронштейн, вынос, трубу или платформу. Порядок именно такой, и он не про красоту узла, а про то, что происходит на второй год эксплуатации.
Что кронштейн не умеет по определению
Кронштейн BOXFORCAM™ — это труба с одним фланцем; вынос — труба с двумя. Оба элемента отлично держат геометрию: вылет, высоту, угол. Но у трубы нет внутреннего объёма, доступного для обслуживания, нет посадочных прорезей под разные схемы крепления камер и нет собственной защиты соединений от воды.
Дальше начинается знакомая история. Камера прикручена прямо к фланцу или к пластине. Разъём и запас кабеля примотаны к трубе. Через сезон в разъём попала вода, через два — кабельная стяжка рассыпалась от ультрафиолета. Или проще: заказчик меняет камеру на модель с другой схемой крепления, и монтажник получает новую разметку на том же фасаде.
Ни один из этих сценариев не про плохие руки. Они про то, что узел собран без элемента, который должен был там быть.
Три задачи, которые решает коробка
Герметичный объём под коммутацию

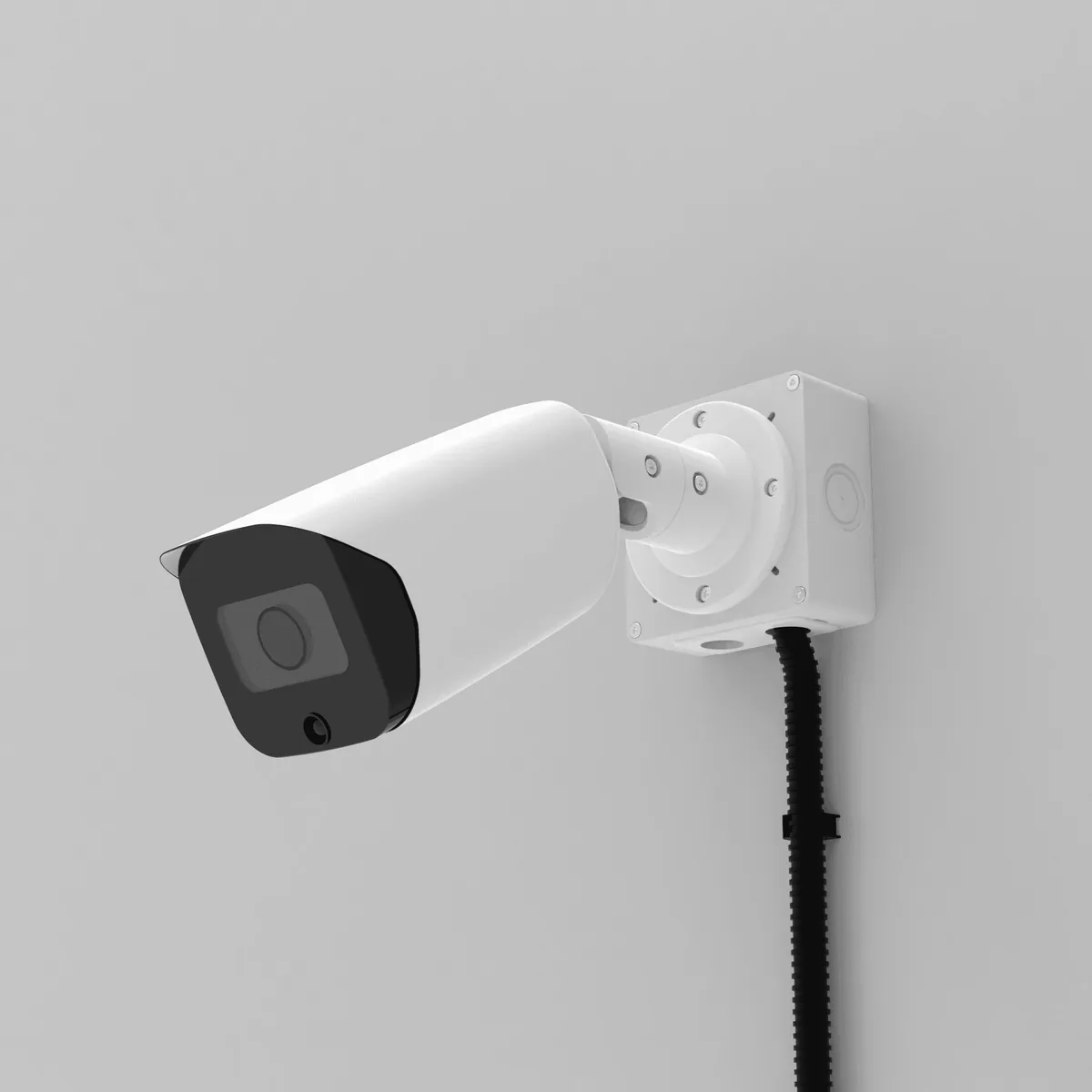

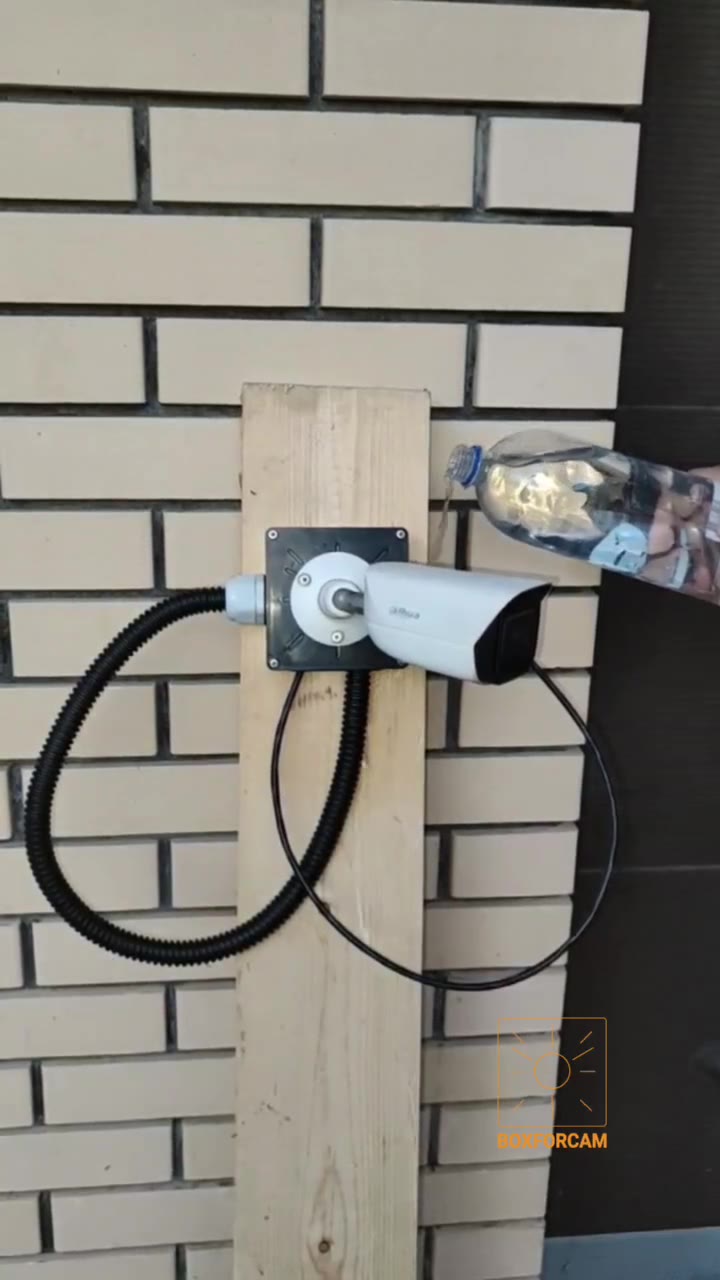

Внутрь коробки уходит то, что иначе висит снаружи: соединения, запас кабеля на переобжим, элементы питания. Корпус имеет класс защиты IP66, а ввод кабеля закрывается штатной арматурой — резиновым кабельным вводом под отверстие 25 мм, гермовводом 12 мм или гермовводом PG 25 в зависимости от сечения и количества кабелей.
Отдельный сценарий — точка, где сходится несколько камер. Под него в каталоге есть Комплект 8 «Для инсталляции и питания до 4 камер в одной точке», он же применяется для продления питания. Смысл простой: одна обслуживаемая точка вместо четырёх россыпью.
Единый посадочный интерфейс

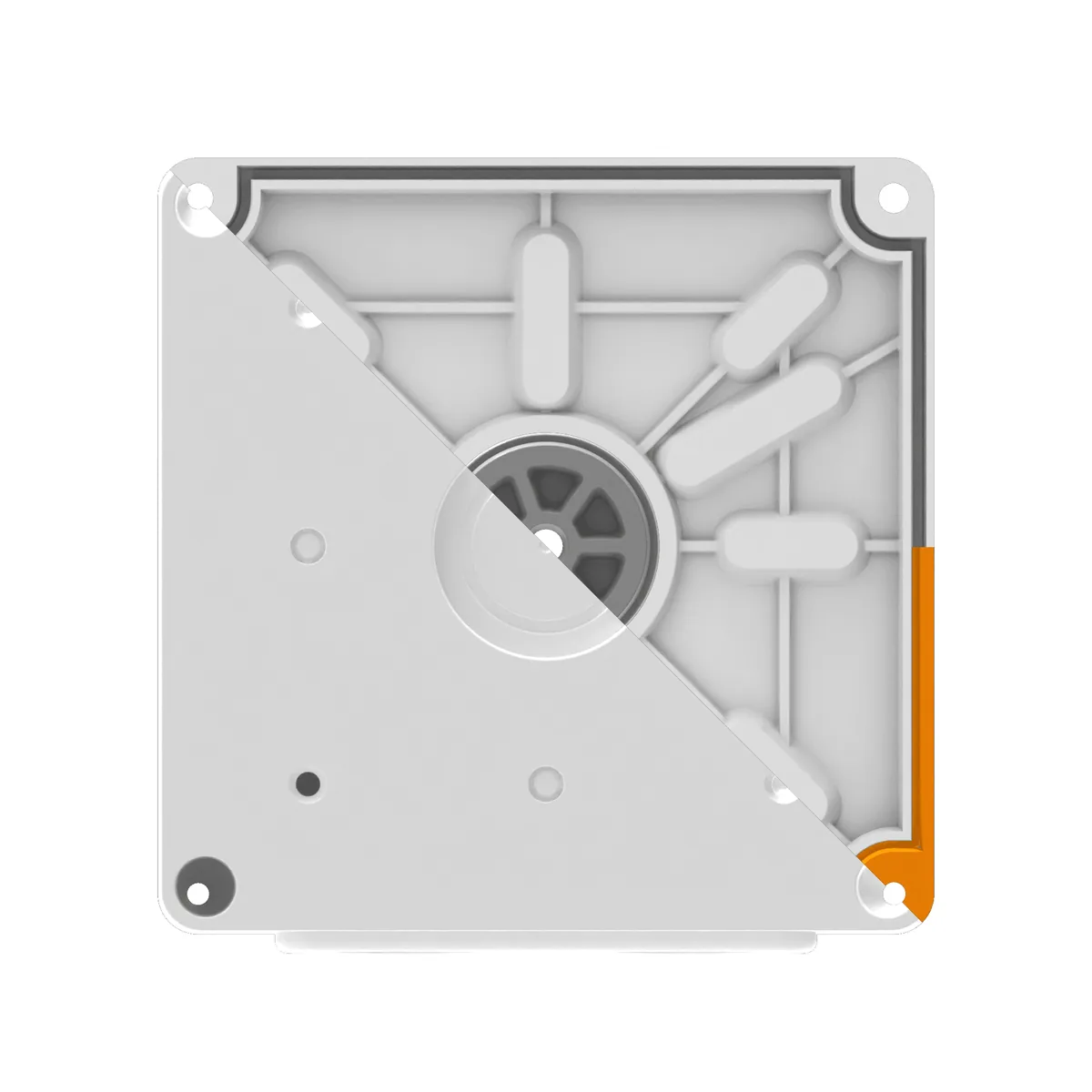

Прорези на грани коробки рассчитаны под четыре типовые схемы крепления камер видеонаблюдения — IP и аналоговых:
| Схема | Межцентровое | Типичные камеры |
|---|---|---|
| 2 самореза, вертикальные прорези | 45–100 мм | бюджетные bullet-камеры с двумя винтами |
| 3 самореза, трилистник | 45–86 мм | самый частый стандарт у bullet-камер |
| 4 самореза, прямой крест | 55–79 мм | купольные, eyeball, turret |
| 4 самореза, косой крест | 77–100 мм | крупные купола, PTZ, индустриальные модели |
Практический смысл: посадочное место перестаёт зависеть от конкретной модели камеры. Проверить свою модель можно в подборщике креплений — он покажет тип, межцентровое расстояние, подходящую коробку и нужен ли переходник. Полный список брендов и моделей — в каталоге камер: 2272+ моделей, разложенных по региону производителя.
Несущий узел с понятной нагрузкой
Нагрузку в проекте считают по коробке, потому что именно она принимает камеру:
- BOXFORCAM™ 4K — до 5 кг на каждую грань, до 20 кг на коробку суммарно, 1–4 камеры;
- BOXFORCAM™ MONO — до 8 кг общей нагрузки, одна камера.
Обе имеют класс защиты IP66. У BOXFORCAM™ семь действующих охранных документов: четыре патента РФ, товарный знак RU 836115 и два класс защиты IP66. Гарантия — 12 месяцев.
4K или MONO: как выбирать
BOXFORCAM™ 4K (кубическая коробка) — универсальный корпус. Берут, когда в точке больше одной камеры, когда нужен запас по внутреннему объёму под коммутацию или когда камера тяжёлая и важен запас по нагрузке на грань.
BOXFORCAM™ MONO (монокоробка) — компактный корпус под одну камеру. Это рабочая лошадь периметра: там, где не нужен куб, MONO даёт тот же посадочный интерфейс и ту же герметичность в меньшем габарите. Для внутренних задач есть исполнение MONO indoor IP50.
Ещё один критерий — межцентровое расстояние камеры: 4K перекрывает 46–100 мм, MONO — 45–100 мм. Разница небольшая, но на нижней границе диапазона она решает. Рекомендованные розничные цены и наличие по всем исполнениям — в каталоге: там они единственный источник и обновляются вместе с прайсом.
Обе коробки поставляются в чёрном и белом исполнении. Поверх коробки при необходимости ставится BFC DOME-606 — защитный купол на 4 винта в стандартные прорези, для вандалоопасных точек и мест с косым дождём.
Крепёж: мелочь, которая решает
Два пункта, которые чаще всего забывают в заявке:
- Саморезы. Для притяжки коробки к фланцу нужен дополнительный комплект: 20 мм для 4K и 16 мм для MONO.
- Нейлоновые шайбы М4. Ставятся при стыковке металлических элементов и разводят разнородные металлы в узле. На побережье и в промзоне это разница между узлом, который стоит, и узлом, который потёк за сезон.
Порядок сборки, последовательность герметизации и работа с вводами описаны в инструкции. Инструкция не подменяет монтажника — она снимает необходимость каждый раз заново решать, чем закрыть торец трубы и в каком порядке ставить шайбы.
Проверить свою камеру в подборщике →Как это выглядит на объекте

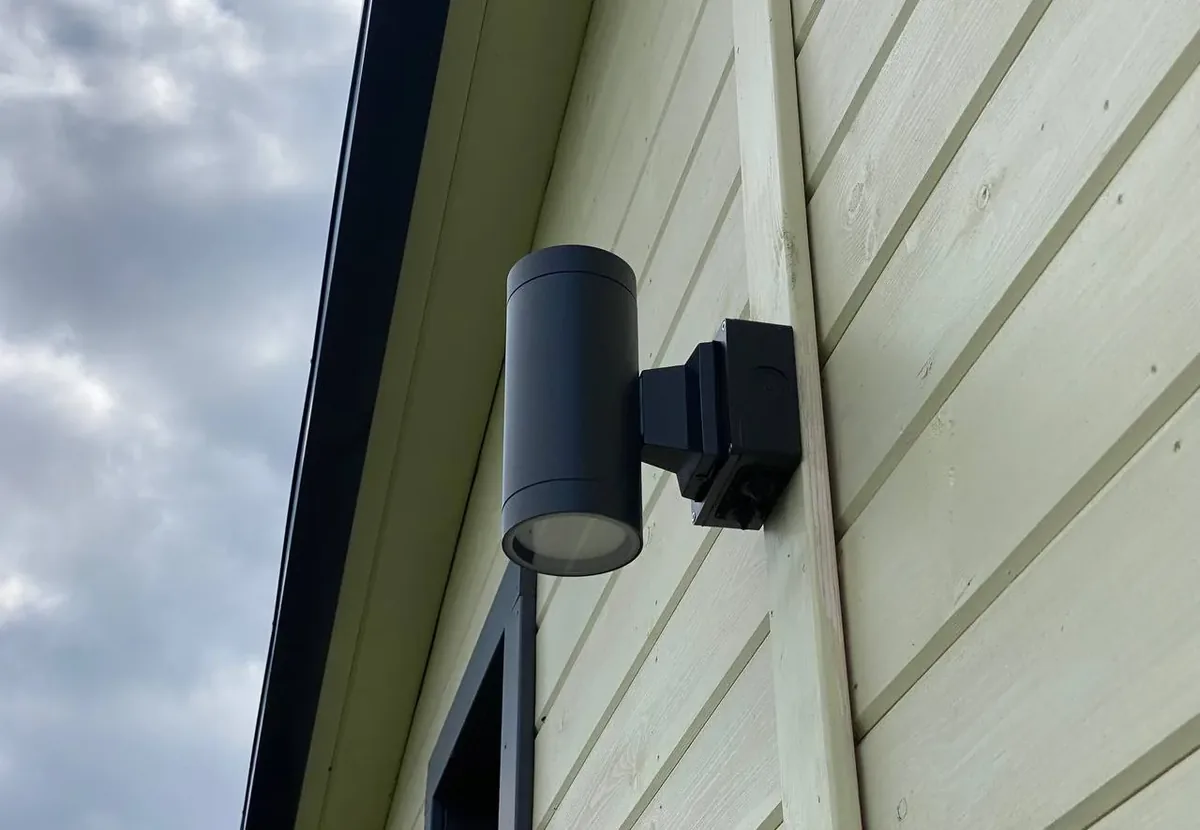

Коробка не обязана быть заметной. На частном фасаде она уходит под свес кровли и встаёт рядом со светильником — тот же корпус, тот же ввод кабеля, просто в чёрном исполнении и в паре с готовой архитектурной точкой.
Видео из сообщества ВКонтакте: «Обзор стенда BOXFORCAM», 2 мин 11 с — коробки, адаптеры и скобы вживую. Плеер загружается по клику — до этого страница не обращается к внешним серверам.
Что это даёт на объекте
Повторяемость. Точки собираются одинаково: одна коробка, один тип вводов, один комплект крепежа. Бригада не изобретает узел заново на каждом адресе, а спецификация читается однозначно.
Обслуживаемость. Камера меняется без работы по фасаду: коробка остаётся на месте, посадочные прорези те же. Это же касается сервисного доступа — соединения лежат в корпусе, а не в намотке изоленты под козырьком.
Проектная прослеживаемость. На странице для проектировщиков DWG-файлы доступны открыто, STEP-модели — по запросу авторизованным партнёрам, там же собран пакет документов для тендера и госнадзора. Артикулы в смете читаются однозначно.
Готовые комплекты под типовые точки
Собирать точку по одной позиции имеет смысл, когда она нетиповая. В остальных случаях быстрее взять готовый комплект — они лежат в каталоге и закрывают основные сценарии:
- Комплект 2 — коробка с сегментом мачты, вынос.
- Комплект 3 — для выноса камер от плоскости.
- Комплект 4 — для выноса камер от столба или мачты.
- Комплект 5 — для работы с углом здания или забора.
- Комплект 6 — для выноса мачты с камерой от стены или забора.
- Комплект 7 — для сложных установок.
- Комплект 8 — для инсталляции и питания до 4 камер в одной точке и для продления питания.
Разница не в цене, а в количестве решений, которые приходится принимать на площадке. Комплект приезжает с понятным составом крепежа, и бригада не тратит выезд на то, чтобы обнаружить нехватку двух саморезов нужной длины.
Что ломается, когда коробки в узле нет
Вода в разъёме. Соединение, оставленное снаружи под козырьком или в гофре, живёт до первого косого дождя с ветром. Признак — камера, которая «моргает» в непогоду и восстанавливается в сухую.
Смена камеры превращается в работу по фасаду. Новая модель приходит с другой схемой крепления, и вместо получаса на замену получается новая разметка, новые отверстия и следы старых рядом.
Точка, которую нельзя обслужить. Когда коммутация замотана изолентой и стянута хомутами к трубе, любая диагностика начинается с демонтажа. Внутренний объём коробки — это не удобство, а условие того, что через год к точке можно подойти с отвёрткой, а не с перфоратором.
Частые вопросы
У меня уже куплен кронштейн другого производителя. Коробка встанет?
Коробка крепится к фланцу саморезами и не требует фирменной трубы. Для стыковки со сторонней трубой в каталоге есть соединительные адаптеры и адаптеры «труба-фланец» под круглую 50–51 мм и квадрат 40×40 и 50×50 мм. Проверять нужно не бренд трубы, а наличие корректного перехода к фланцу.
Камера с родным куполком — коробка не помешает?
Не помешает: камера с собственным куполком садится на коробку так же. Если точка вандалоопасная, поверх ставят BFC DOME-606 — он рассчитан на стандартные прорези и не требует отдельной подготовки грани.
А если межцентровое расстояние камеры не попало в диапазон?
Тогда работает штатный переходник производителя камеры: он ставится в пазы прорезей, а камера — уже на него. Коробка при этом остаётся между камерой и опорой, порядок узла не меняется. Такой исход подборщик показывает отдельно, вместе с артикулом переходника.
Можно ли ставить коробку внутри помещения?
Да, для внутренних задач есть исполнение MONO indoor IP50. Для улицы и неотапливаемых объектов берут исполнения с класс защиты IP66.
Сколько камер помещается на одну коробку?
На кубическую 4K — до четырёх, по одной на грань, с ограничением 5 кг на грань и 20 кг на коробку суммарно. MONO рассчитана на одну камеру и до 8 кг общей нагрузки.
Коротко о главном
- Кронштейн задаёт геометрию точки, коробка — посадку камеры, герметичный объём и нагрузку.
- Прорези перекрывают 46–100 мм (4K) и 45–100 мм (MONO) — около 95% моделей на рынке.
- Нагрузка: 4K — 5 кг на грань и 20 кг суммарно; MONO — 8 кг.
- Крепёж: саморезы 20 мм для 4K, 16 мм для MONO, нейлоновые шайбы в металлические стыки.
- класс защиты IP66, семь действующих охранных документов, гарантия 12 месяцев.
