Термины путают постоянно, и не по незнанию: в рознице «кронштейном» называют всё, на чём висит камера. У BOXFORCAM™ это два разных артикула с разной геометрией, и разница определяет весь остальной заказ. У выноса обе стороны — готовые посадочные площадки: одним фланцем он ложится на плоскость, вторым принимает монтажную коробку, поэтому вынос удобен на стене, заборе и парапете и им же наращивают мачту. У кронштейна фланец один, второй конец остаётся открытой трубой: его пристыковывают скобами к мачте или к стене, а сам кронштейн отводит мачту от плоскости.
Дальше выбор укладывается в три сценария:
- столб или мачта — кронштейн со скобами либо платформа BFC PLT под коробку;
- стена или парапет — вынос: фланцем в плоскость, коробка на второй фланец;
- угол здания или забора — угловой адаптер BFC CP PLT или усиленный угловой адаптер, дальше труба и коробка.
И общее правило, из которого нет исключений: камера крепится на монтажную коробку BOXFORCAM™, а коробка — уже на трубу, кронштейн, вынос или платформу. Камера, привинченная прямо к трубе или к стене, — это узел, который потом придётся переделывать: там нет ни герметичного объёма под кабель и блок питания, ни унифицированного крепежа под другую модель камеры.
Кронштейн и вынос: в чём практическая разница

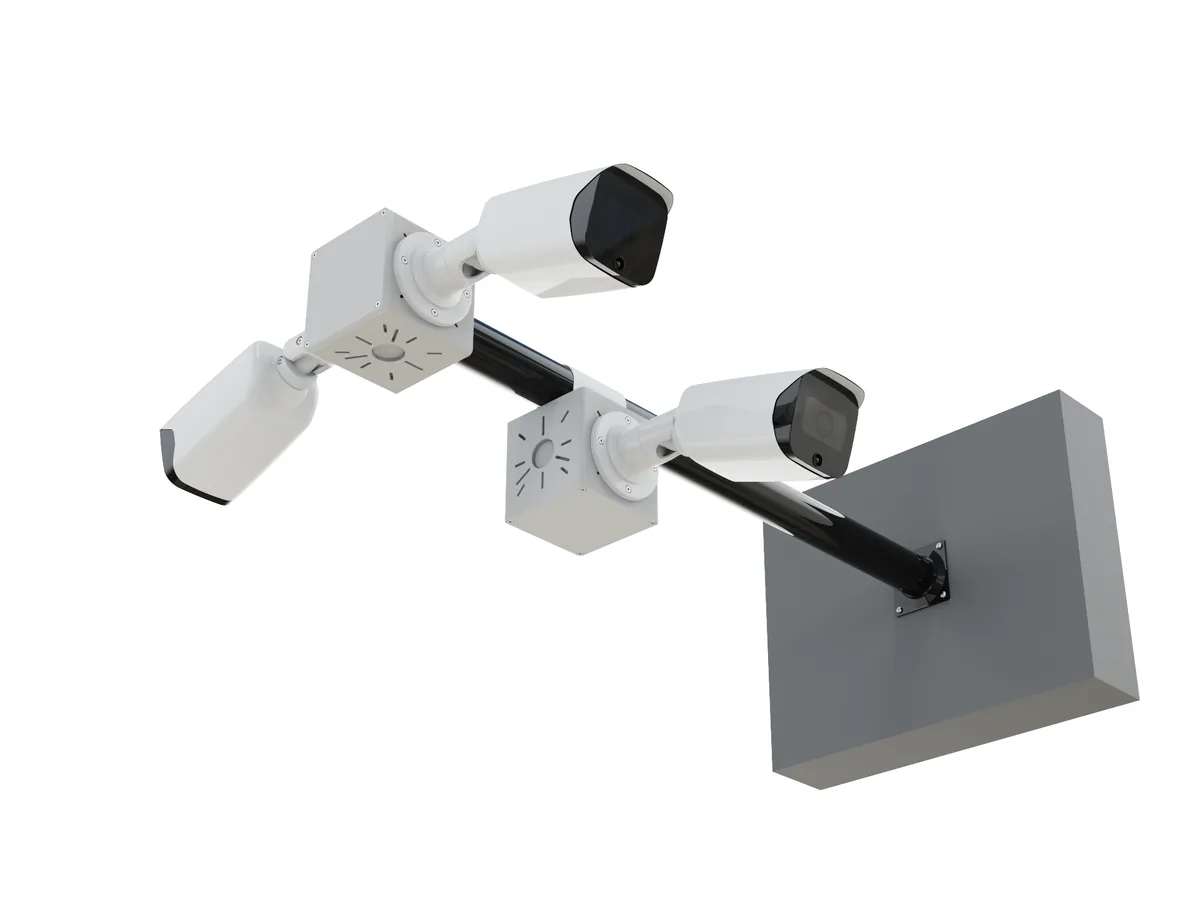

Вынос / сегмент мачты (арт. 004) — труба с двумя квадратными фланцами. Коробка притягивается саморезами напрямую к фланцу. Второй фланец идёт в плоскость: в дерево и металл — саморезами напрямую, в бетон и гипсокартон — через дюбели. Из выносов собирают крепёжную мачту, когда точку надо поднять или отодвинуть: на забор, на парапет, на вынос камеры от стены.

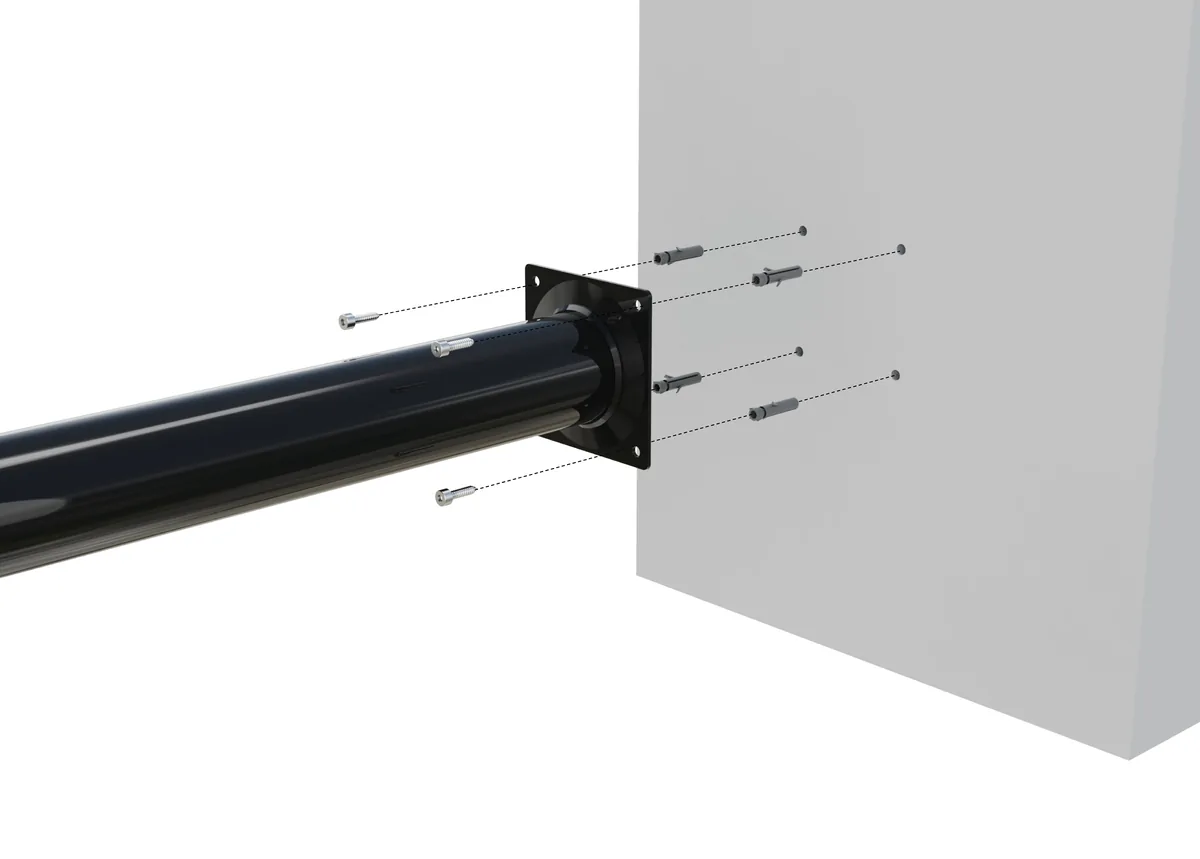

Кронштейн (арт. 005) — труба с одним фланцем. Он служит для выноса мачты от плоскости, а к стене может крепиться скобами напрямую. Свободный конец закрывается заглушкой или гофрированным переходником — через него кабель уходит из кронштейна прямо в мачту, не болтаясь снаружи. Кронштейн разрешено укоротить под фактический вылет: труба режется по месту, что на объекте с нестандартным свесом кровли экономит целый выезд. Мачта и кронштейн стягиваются между собой одной или двумя скобами — второй скобой добирают жёсткость, если вылет большой или на коробке стоит крупная камера.
Обе позиции — чёрные или белые, обе совместимы с трубами и скобами BOXFORCAM™. Собранная точка получается модульной: тот же узел можно разобрать и переставить, а не срубать анкера вместе с куском фасада.
Столб и мачта
На круглой опоре есть два рабочих пути.
Путь первый — платформа. Переходной адаптер BFC PLT (платформа для столба) решает ровно одну задачу: как посадить коробку на опору. Это адаптер «коробка ↔ столб», он не участвует в стыковке камеры с коробкой и не заменяет собой ничего другого. На нём коробка садится плотно к телу опоры — вариант для мест, где вылет не нужен и важно не собирать парусность.

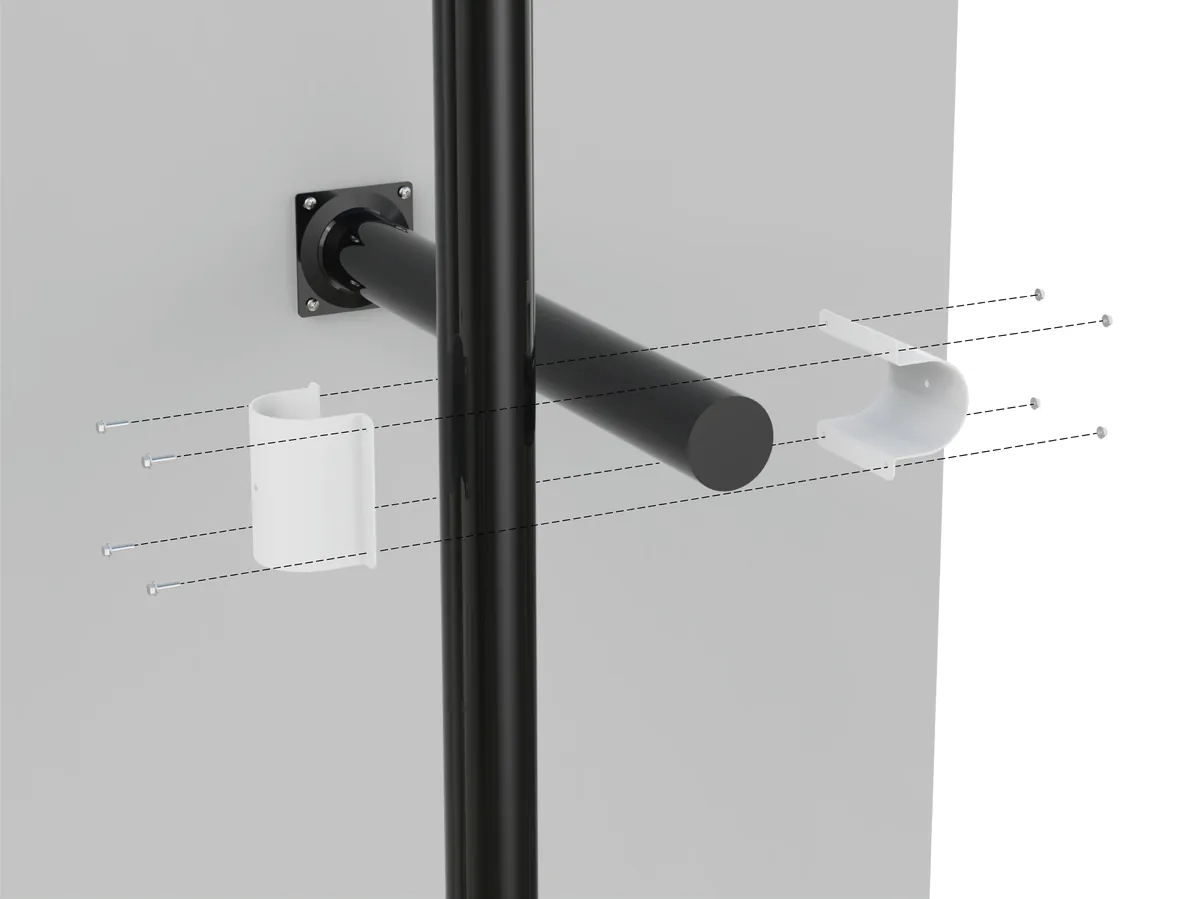

Путь второй — кронштейн со скобами. Когда камеру нужно отвести от столба (обзор упирается в саму опору, мешает бандаж или наледь), берётся кронштейн: фланцем к коробке, свободным концом — на скобы. Скобы у BOXFORCAM™ есть под круглую трубу 50–51 мм и под квадрат 40×40 и 50×50 мм, то есть узел ставится и на стороннюю опору, а не только на фирменную мачту.
Для типовой сборки под этот сценарий в каталоге лежит Комплект 4 «Для выноса камер от столба/мачты» — заказывать его целиком быстрее, чем собирать позиции по одной.
Кабель на опоре разумно уводить внутрь трубы: свободный конец кронштейна закрывается гофрированным переходником, и трасса не даёт вандалу очевидной точки приложения усилий.
Стена, фасад, парапет
Здесь чаще всего работает вынос: фланец в плоскость, коробка на второй фланец, между ними — труба нужной длины. Крепёж выбирается по основанию: дерево и металл держат саморез напрямую, бетон и газобетон требуют дюбеля.

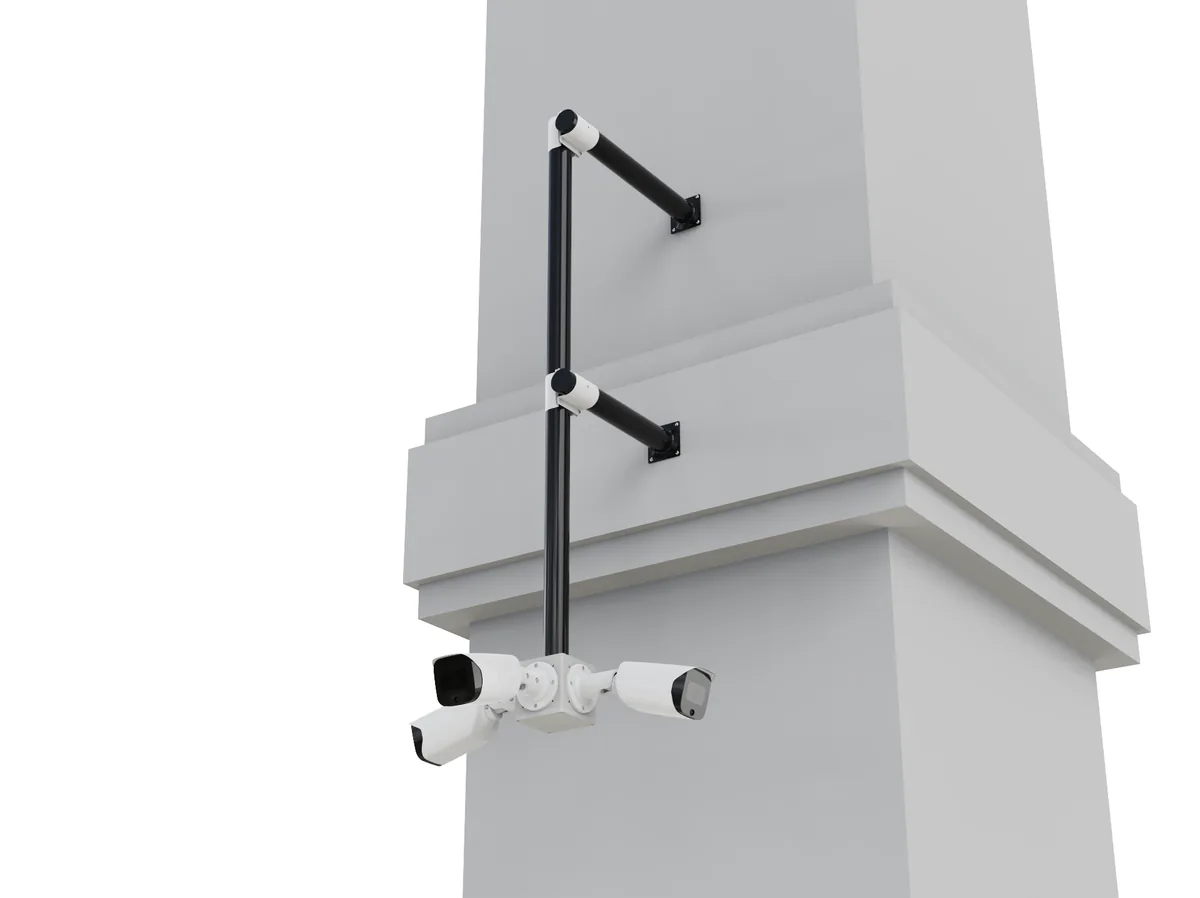

Если камеру надо отодвинуть от стены дальше, чем позволяет один вынос, точку наращивают: Комплект 6 «Для выноса мачты с камерой от стены/забора» собран именно под это. Когда вылет не нужен вовсе и камера садится вплотную к плоскости, берут переходной адаптер к плоскости — крепление под 90 градусов к поверхности, — либо Комплект 3 «Для выноса камер от плоскости».
Отдельный случай — свес кровли и софиты. Тут выручает возможность укоротить кронштейн: подрезали трубу по факту, закрыли торец заглушкой, вывели кабель гофрой. Стандартной длины, которая подошла бы всем свесам, не существует, и это нормальная работа монтажника — просто её не надо превращать в сварку по месту.
Угол здания и забора
Угол — самая частая точка, где импровизируют, и самая частая, где потом появляется ржавый подтёк на фасаде. Штатных решений два.
Переходной угловой адаптер BFC CP PLT — на столб и на угол. Усиленный угловой адаптер BOXFORCAM™ — когда узел нагружен сильнее: тяжёлая камера, длинный вылет, ветровая нагрузка на открытом периметре. Готовая сборка — Комплект 5 «Для работы с углом здания/забора».
Ещё одна позиция, о которой вспоминают поздно: адаптер-отвод под прямой угол. Он нужен, когда трассу надо развернуть, а не тянуть диагональ через фасад.
Всё это лежит в разделе «Элементы системы BOXFORCAM™» каталога — там же трубы, скобы и адаптеры одним списком, с разбивкой на трубы, универсальные адаптеры, соединительные адаптеры и адаптеры «труба-фланец». Актуальные рекомендованные цены и наличие смотрите там же: в каталоге они единственный источник и обновляются вместе с прайсом.
Что держит узел: цифры, которые стоит помнить
Нагрузку считают по коробке, а не по трубе — коробка принимает камеру.
- BOXFORCAM™ 4K (кубическая коробка): до 5 кг на каждую грань и до 20 кг на коробку суммарно. Универсальный корпус на 1–4 камеры.
- BOXFORCAM™ MONO (монокоробка): до 8 кг общей нагрузки. Компактный корпус на одну камеру.
Обе коробки имеют класс защиты IP66. Всего у BOXFORCAM™ семь действующих охранных документов: четыре патента РФ, товарный знак RU 836115 и два класс защиты IP66. Гарантия — 12 месяцев.
Крепёж — не мелочь, а часть расчёта. Для притяжки коробок к фланцу нужен дополнительный комплект саморезов: 20 мм для 4K и 16 мм для MONO. И нейлоновые шайбы М4 при стыковке металлических элементов: они разводят разнородные металлы и снимают гальванику в узле — на морском воздухе и в промзоне это разница между «стоит» и «потекло за сезон».
Как это выглядит на объекте

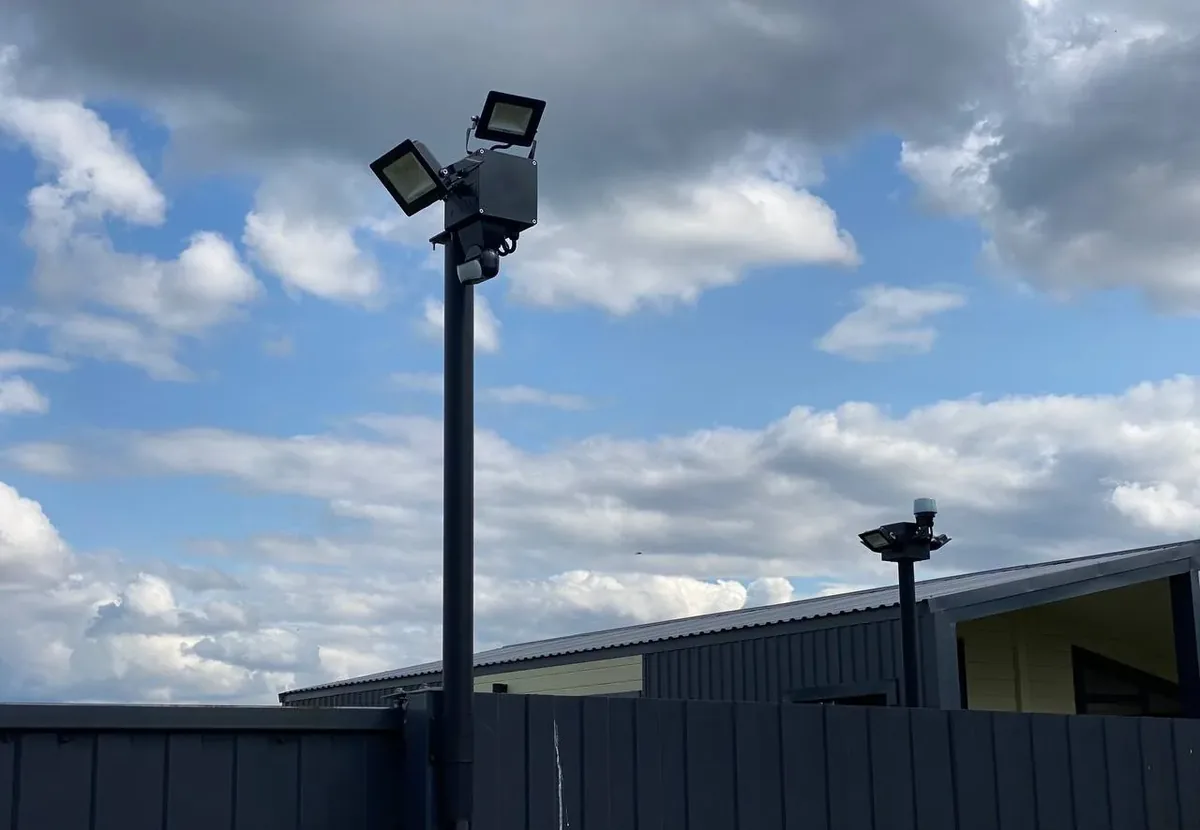

Периметр — самый наглядный случай, потому что там видно оба сценария сразу: мачта поднимает точку над забором, а коробка на её вершине несёт и камеру, и прожектор. Узел собран из тех же выносов и скоб, что и одиночная точка на фасаде, — меняется только количество секций.

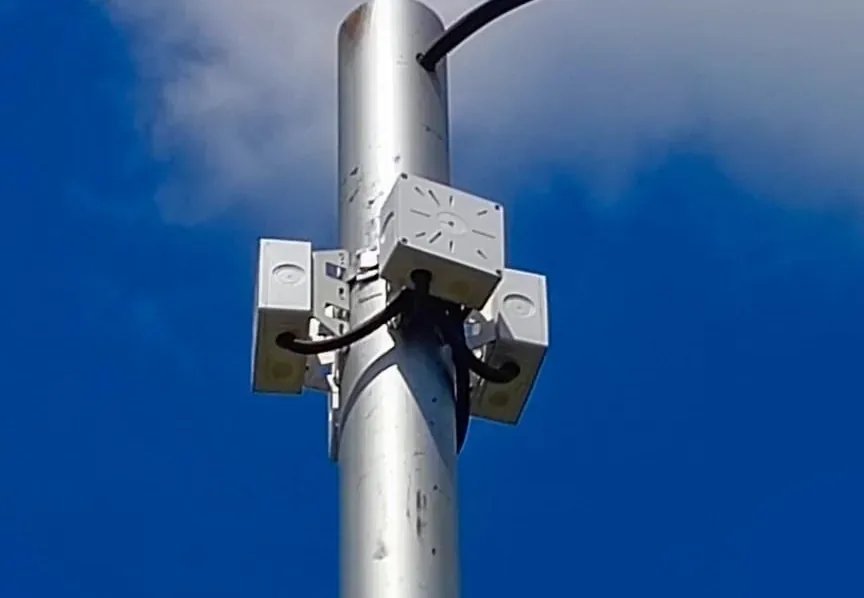

Видео из сообщества ВКонтакте: «Система видеонаблюдения BOXFORCAM на объекте», 1 мин 25 с. Плеер загружается по клику — до этого страница не обращается к внешним серверам.
Что проверить до выезда
Пять пунктов, которые дешевле закрыть за столом:
- Межцентровое расстояние камеры. Прорези «десятилистника» перекрывают 46–100 мм у 4K и 45–100 мм у MONO — это примерно 95% моделей на рынке. Проверить конкретную модель можно в подборщике креплений, а совместимость по брендам — в каталоге камер, где 2272+ моделей разложены по региону производителя.
- Тип основания. Дерево, металл, бетон, гипсокартон — от этого зависит, саморез или дюбель, и это не всегда видно на фото объекта.
- Диаметр опоры. Скобы есть под круглую 50–51 мм и квадрат 40×40 и 50×50 мм. Опора вне этого ряда — повод заранее заложить переход.
- Куда уходит кабель. Резиновый кабельный ввод под отверстие 25 мм, гермоввод 12 мм, гермоввод PG 25 — выбирается под сечение и количество кабелей, а не «что было в машине».
- Нужен ли купол. BFC DOME-606 ставится поверх коробки на 4 винта в стандартные прорези: вандалоопасные точки и места с косым дождём.
Как это попадает в проект
Проектировщику отдельная страница: /proektirovshchikam/. Там DWG-файлы доступны открыто, STEP-модели выдаются по запросу авторизованным партнёрам, и там же собран пакет документов для тендера. Спецификация собирается из базовых артикулов с номерами, а не из строки «крепление в сборе» — позиция в смете читается однозначно, и на приёмке к ней нет вопросов.
Порядок сборки узлов, моменты затяжки и последовательность герметизации — в инструкции. Инструкция не заменяет монтажника: она снимает с него необходимость каждый раз заново придумывать, чем закрыть торец трубы и в каком порядке ставить шайбы.
Частые вопросы
Можно ли повесить камеру прямо на кронштейн, без коробки?
Технически на трубу можно навесить многое. Практически это означает, что кабель, разъёмы и питание останутся снаружи или в куске гофры, а замена камеры на другую модель превратится в новую разметку отверстий. Монтажная коробка даёт герметичный объём под коммутацию и единый посадочный интерфейс: прорези на грани рассчитаны под четыре типовые схемы крепления, поэтому следующая камера сядет туда же без переделки узла.
Чем крепить, если опора не фирменная?
Скобы BOXFORCAM™ рассчитаны под круглую трубу 50–51 мм и квадрат 40×40 и 50×50 мм — это самый ходовой ряд опор. Для стыковки со сторонней трубой есть соединительные адаптеры и адаптеры «труба-фланец» на те же типоразмеры: фирменная труба не обязательна, обязателен корректный переход к фланцу.
Сколько выносов можно соединить подряд?
Мачта из выносов набирается секциями, но ограничение задаёт не количество стыков, а нагрузка и плечо. Считать нужно по коробке — 20 кг суммарно для 4K и 8 кг для MONO — и по ветровой нагрузке на фактическом вылете. Длинный вылет разумно разгружать второй скобой на мачте, а не наращивать секции «на глаз».
Кронштейн можно резать?
Да, кронштейн укорачивается по месту, это штатная операция. Торец после реза закрывают заглушкой либо гофрированным переходником, если через трубу выводится кабель. Сварка и самодельные пластины на объекте не нужны: подрезка трубы плюс штатная заглушка дают повторяемый узел, который через год можно разобрать и переставить.
Чем отличается BFC PLT от углового адаптера?
BFC PLT — платформа «коробка ↔ столб», она решает вопрос посадки коробки на круглую опору. BFC CP PLT — угловой адаптер под столб и угол. Ни тот ни другой не участвуют в стыковке камеры с коробкой: это разные уровни узла, и путаница между ними приводит к заказу лишних позиций.
Коротко о главном
- Один фланец — кронштейн, два фланца — вынос. Это единственный надёжный признак, по которому их различают.
- Столб — кронштейн со скобами или платформа BFC PLT. Стена — вынос. Угол — BFC CP PLT или усиленный угловой адаптер.
- Камера всегда садится на коробку BOXFORCAM™, коробка — на трубу или платформу.
- Считайте по коробке: 4K — до 5 кг на грань и 20 кг суммарно, MONO — до 8 кг.
- Саморезы 20 мм под 4K, 16 мм под MONO, нейлоновые шайбы в металлические стыки.
