Кронштейн для камеры видеонаблюдения на столб
Один узел монтажа под 2272+ моделей камер — коробка, кронштейн и крепёж в системе
Зачем нужен кронштейн на столб
Крепление камеры видеонаблюдения на столб или опору требует не только держателя, но и способа вынести камеру за пределы препятствий — провода, тросов, других кронштейнов на той же опоре — и при этом не потерять герметичность узла. Для этой задачи в системе BOXFORCAM™ собран Комплект 4 «Для выноса камер от столба/мачты»: коробка (МОНОКОРОБКА или КУБИЧЕСКАЯ КОРОБКА 4К) закрепляется на выносном элементе, который, в свою очередь, садится на столб через скобу или переходной адаптер.
Подробнее: каталог BOXFORCAM™ · проверить камеру · 3D-конфигуратор
Комплект 4 — вынос камеры от столба/мачты
В терминологии BOXFORCAM™ вынос от опоры собирается из двух типов труб. КРОНШТЕЙН — труба с одним фланцем: она отводит коробку с камерой от плоскости столба на нужное расстояние. ВЫНОС, он же СЕГМЕНТ МАЧТЫ, — труба с двумя фланцами: она удлиняет саму мачту, если нужно поднять точку крепления выше или соединить несколько отрезков. СЕГМЕНТ МАЧТЫ выпускается длиной 0,25, 0,5, 1, 1,5, 2 и 2,5 м, в чёрном и белом цвете — длина подбирается под высоту и диаметр конкретной опоры.

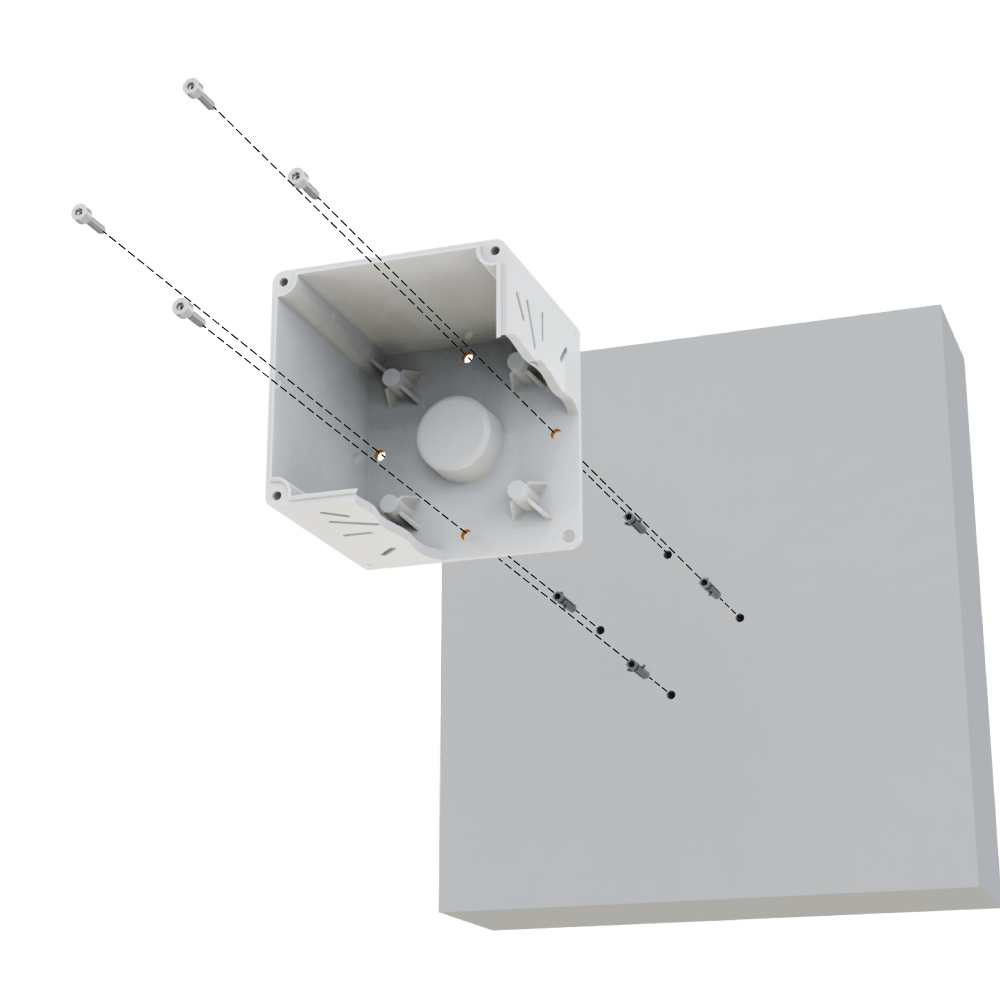

Крепление коробки к фланцу трубы выполняется саморезами: 20 мм — для КУБИЧЕСКАЯ КОРОБКА 4К, 16 мм — для МОНОКОРОБКА. Поскольку труба и фланец металлические, при сборке используются нейлоновые шайбы — они исключают прямой контакт разнородных металлов и защищают соединение от коррозии на улице.
СЕГМЕНТ МАЧТЫ — из чего наращивается опора
Для столбов и мачт, которые не входят в собственную линейку труб BOXFORCAM™, в Комплекте 4 предусмотрены переходные адаптеры: BFC PLATFORM (PLT) — под столбы разного диаметра, и BFC corner & pipe PLATFORM (CP PLT) — универсальный переходник, который также позволяет закрепить на одной опоре несколько камер. Это снимает главное ограничение классического кронштейна «под одну трубу» — систему можно адаптировать под фактический диаметр опоры на объекте, а не наоборот.
Крепление к трубе: скоба и переходные адаптеры под диаметр
Готовая связка «коробка + кронштейн/вынос + скоба или адаптер» держит нагрузку 5 кг на грань коробки, сохраняет IP66 и диэлектрическую защиту корпуса от наводок при контакте с металлической опорой — актуально именно для столбов и мачт, где коробка постоянно соприкасается с металлом.
Совместимость с камерами
Камеру под эту связку подбирают в разделе «Камеры»: заявлена совместимость с 2272+ моделями камер видеонаблюдения, включая линейки Hikvision и Dahua.
Нестандартный объект или несколько камер в одной точке?
Инженер BFC ответит за 1 рабочий день — опишите задачу: info@boxforcam.ru или +7 (499) 226-26-09.
FAQ
Кронштейн подойдёт на столб любого диаметра?
Собственная линейка труб BOXFORCAM™ садится на скобу под круглую трубу 50/51 мм или квадратную 40×40 и 50×50 мм; под нестандартный диаметр столба используются переходные адаптеры BFC PLT и BFC CP PLT.
Можно закрепить на одном столбе несколько камер?
Да, через переходной адаптер BFC CP PLT, который рассчитан именно на установку нескольких коробок на одной опоре.
Нужна ли дополнительная защита от коррозии на металлической мачте?
Да — при соединении коробки с металлическим фланцем кронштейна или сегмента мачты используются нейлоновые шайбы.
